FV Grès cérame
Système de façade ventilée avec revêtement final en grès cérame.
Se distingue des autres méthodes par un double système d'ancrage : un ancrage chimique via l'utilisation d'un mastic en polyuréthane haute performance, et un ancrage mécanique avec des agrafes en acier inoxydable qui assurent l'assemblage entre les pièces en grès cérame et la structure métallique de la façade.
Les plaques de grès cérame rectifiées de PORCELANOSA sont renforcées à l'arrière par un maillage en fibre de verre qui évite les glissements de fragments en cas de casse. Dans le cas d'une technique d'ancrage invisible, elles sont fournies avec des rainures latérales pour être fixées à la structure de la façade.
Ossature métallique de façade ventilée- Ancrages mécaniques de la façade à l'enveloppe en fonction du type de support.
- Équerres en aluminium en forme de L, déterminent l’épaisseur entre l'enveloppe et le revêtement en céramique.
- Montants verticaux en aluminium sur lesquels sont positionnées les plaques de grès cérame.
- Agrafes en acier inoxydable pour l'ancrage de la pièce céramique aux montants verticaux.
- Vis autoforeuses de raccord entre montants verticaux et séparateurs en aluminium.
La structure métallique de la façade ventilée est constituée d'aluminium AW 6005A, tandis que les agrafes et les ancrages mécaniques sont en acier inoxydable AISI 304.
Caractéristiques principales- Ancrage de la façade directement sur la structure du bâtiment.
- Distance minimale de 80 mm entre support et façade.
- Structure de façade très légère : inférieure à 5 kg/m²
- Double système d'ancrage, chimique et mécanique ; sécurité totale.
- Modulation dans un plan et de niveau avec la façade. Projection orthogonale horizontale ou verticale. Joints droits ou contrariés.
- Joints de pose horizontale de 5 mm à 8 mm de large. Joints de pose verticale à partir de 1 mm de large.
- Possibilité de pose en écaille.
- Grande variété de formats : de 297 mm x 596 mm à 596 mm x 1800 mm
- Grande résistance mécanique : Force de rupture supérieure à 2000 N, selon la norme UNE-EN ISO 10545-5
- Maillage arrière des pièces afin d'éviter les glissements de fragments en cas de casse.
- Résistance aux intempéries ; l'aspect des éléments reste inchangé au fil du temps.
- Nettoyage facile des taches de peinture ou des graffitis.
FV Grès cérame

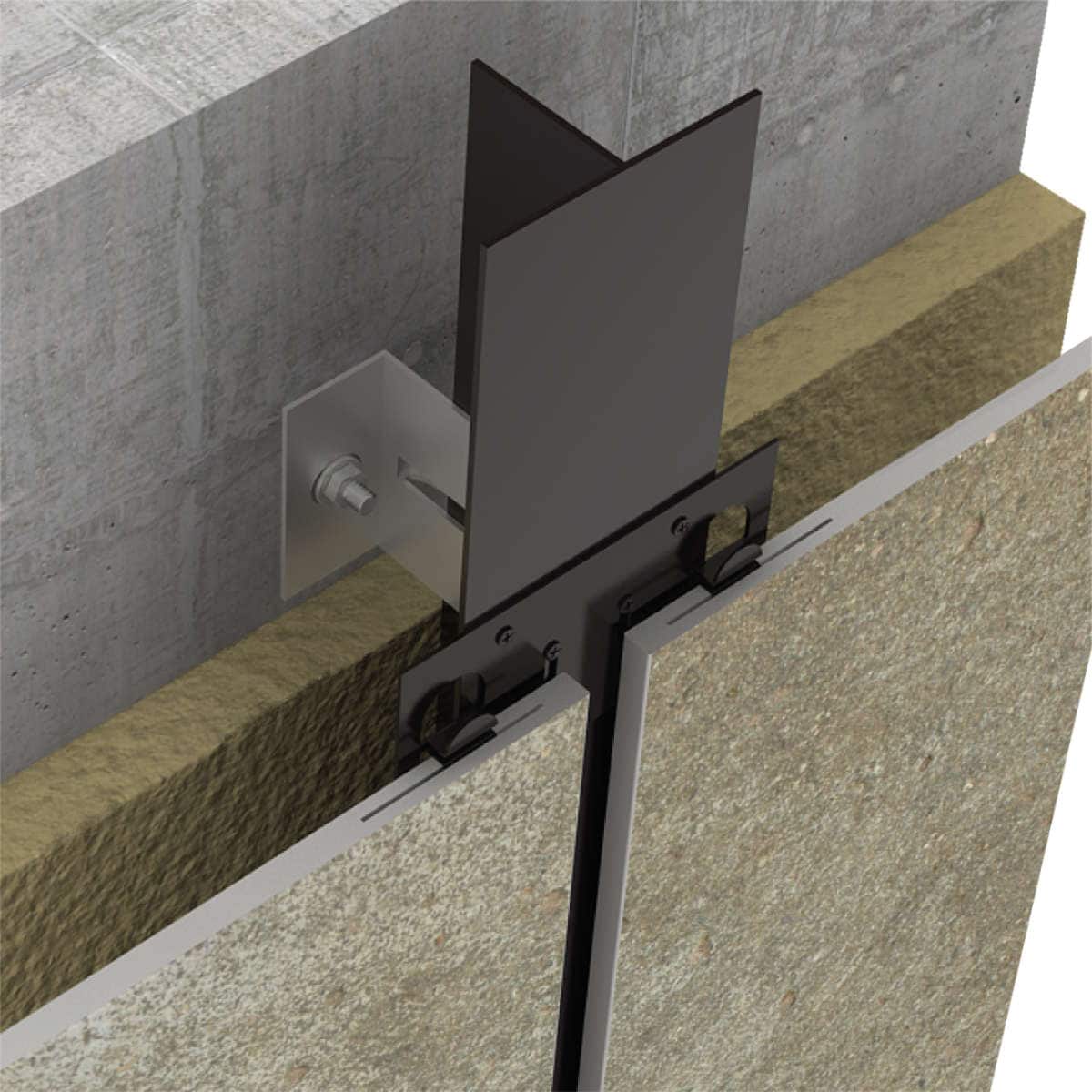

Façade ventilée agrafe invisible.
Les pièces en grès cérame sont fournies avec des rainures latérales dans lesquelles se glissent les attaches des agrafes, qui sont par conséquent invisibles.
Détails techniques
FV Grès cérame
Façade ventilée agrafe apparent.
Les pièces en grès cérame se fixent à une agrafe en acier inoxydable de telle sorte que les attaches sont visibles. En fonction du modèle de revêtement, il est possible de laquer les points d'attaches selon le RAL choisi par le client.
Détails techniques -
FV XLIGHT/XTONE
Système de façade ventilée avec revêtement final en grès cérame XLIGHT/XTONE.
Se distingue des autres méthodes par un double système d'ancrage : un ancrage chimique via l'utilisation d'un mastic en polyuréthane haute performance, et un ancrage mécanique avec des agrafes en acier inoxydable qui assurent l'assemblage entre les pièces en grès cérame et la structure métallique de la façade.
Les plaques de grès cérame XLIGHT d'URBATEK sont caractérisées par leur grand format (jusqu'à 1 200 mm x 2 500 mm sur 6 mm d'épaisseur) ; leur très faible absorption d'eau, inférieure à 0,1 % selon la norme UNE-EN ISO 10545-3 ; elles sont également renforcées à l'arrière par un maillage en fibre de verre qui évite les glissements de fragments en cas de casse. Les pièces utilisées sur les façades ventilées XLIGHT à ancrage invisible sont fournies fixées à une sous-structure métallique qui permet leur fixation à la structure du bâtiment.
Ossature métallique de façade ventilée- Ancrages mécaniques de la façade à l'enveloppe en fonction du type de support.
- Équerres en aluminium en forme de L, déterminent l’épaisseur entre l'enveloppe et le revêtement céramique.
- Montants verticaux en aluminium sur lesquels sont positionnées les pièces de grès cérame.
- Agrafes en acier inoxydable pour l'ancrage de la plaque en XLIGHT aux montants verticaux. Vis autoforeuses de raccord entre montants verticaux et séparateurs en aluminium.
La structure métallique de la façade ventilée est constituée d'aluminium AW 6005A, tandis que les ancrages mécaniques sont en acier inoxydable AISI 304.
Caractéristiques principales- Ancrage de la façade directement sur la structure du bâtiment.
- Distance minimale de 80 mm entre support et façade.
- Structure de façade très légère : inférieure à 5 kg/m²
- Double système d'ancrage, chimique et mécanique ; sécurité totale.
- Modulation dans un plan et de niveau avec la façade. Projection orthogonale horizontale ou verticale. Joints droits ou contrariés.
- Joints de pose horizontale de 5 mm à 8 mm de large. Joints de pose verticale à partir de 1 mm de large.
- Grande variété de formats de plaques : de 1200 mm x 2500 mm à 5500 mm x 3000 mm
- Maillage arrière des pièces afin d'éviter les glissements de fragments en cas de casse.
- Résistance aux intempéries ; l'aspect des éléments reste inchangé au fil du temps.
- Nettoyage facile des taches de peinture ou des graffitis.
FV XLIGHT/XTONE
Façade ventilée agrafe invisible.
Les pièces en grès cérame XLIGHT/XTONE sont fournies fixées à des plaques métalliques où se fixent les agrafes d'ancrage aux montants verticaux. Elles créent un système de rainures dans lesquelles se glissent les attaches des fixations de façade.
Détails techniques
FV XLIGHT/XTONE
Façade ventilée agrafe apparent.
Les plaques en grès cérame XLIGHT/XTONE se fixent à une agrafe en acier inoxydable de telle sorte que les attaches sont visibles. En fonction du modèle de revêtement, il est possible de laquer les points d'attaches selon le RAL choisi par le client.
Détails techniquesFV XLIGHT/XTONE

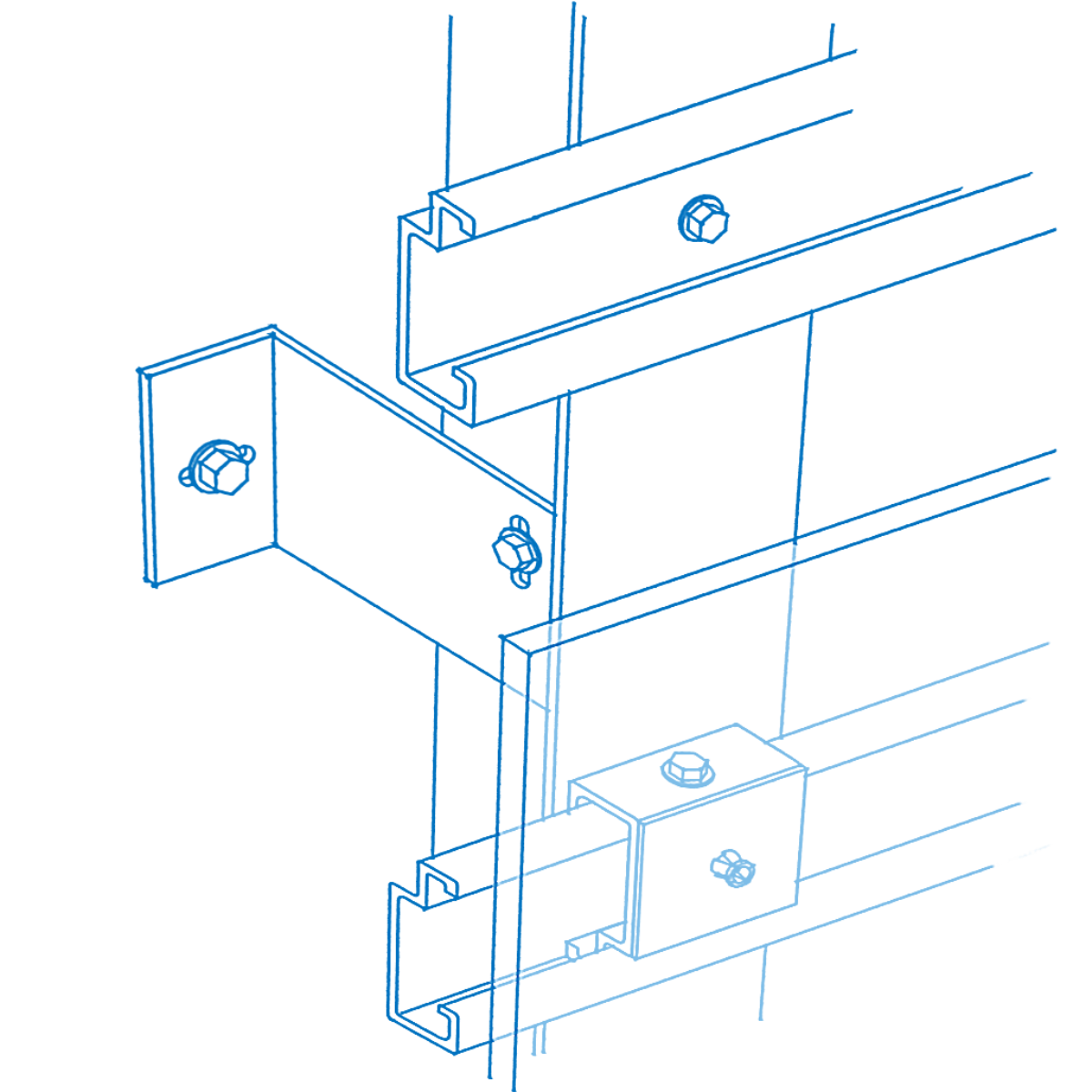

Façade ventilée à ancrage invisible. Système C-Bolt.
Les plaques de grès cérame XLIGHT/XTONE sont fournies avec des ancrages insérés à l'arrière des pièces grâce à des vis expansives, qui s'intègrent à un système de rails horizontaux fixés à la structure de la façade. Totalement invisible, le système permet un réglage sur les 3 dimensions spatiales. Système valable uniquement pour les designs XTONE de 9 mm et 12 mm d'épaisseur.
Détails techniques
-
MODFACADES
Système de modules de façade livrés entièrement terminés depuis l'usine. Tous les éléments bénéficient de l'isolation, de la structure et des finitions de PORCELANOSA Groupe.Élaboré en atelier, ce produit présente de nombreux avantages par rapport à une façade traditionnelle. Ce système garantit une construction d'excellente qualité et offre une solution standard aux performances techniques exceptionnelles, adaptée aux besoins du projet et qui permet un contrôle approfondi du processus de fabrication et d'installation.
Proposé par PORCELANOSA, ce produit vous permet de bénéficier des conseils techniques continus et de la garantie de qualité du groupe.
Les modules sont constitués d'armatures en acier galvanisé à chaud, de deux couches de laine de roche de différentes densités, d'un panneau en ciment classe A1 et d'une finition extérieure composée d'une plaque de céramique rectifiée XLIGHT ou XTONE. L'intérieur est terminé par une plaque d'acier galvanisé fixée au châssis :
il dispose d'un système de joints en EPDM et PVC qui créent une chambre de décompression entre les panneaux, ce qui facilite la dilatation, l'alignement et l'étanchéité, et évite l'entrée d'eau. Les éléments se fixent à l'ossature grâce à des plaques d'ancrage en acier galvanisé qui permettent la régulation sur les 3 axes cartésiens. Il est possible d'inclure les fenêtres et leurs encadrements dans les boxes.
Caractéristiques principales.
- Réduction des délais de construction.
- Pas besoin de moyens auxiliaires.
- Réduction de la production de déchets.
- Zéro risque de variation des prix.
- Réduction du risque d'investissement.
- Normes de qualité élevées.a
- Réduction des risques sur le chantier.
- Réduction des refus et modifications sur le chantier.
-
FV KRION
Système de façade ventilée avec revêtement final en solid surface KRION®.
Caractérisé par un double système d'ancrage chimique et mécanique entre les plaques de solid surface et la structure en aluminium.
Sa nature compacte, homogène et lumineuse, la possibilité de le transformer par découpe, collage, usinage ou thermoformage et son polissage superficiel font de KRION@ le matériau idéal pour réaliser toutes sortes de formes. Un matériau particulièrement adapté à l'Architecture Contemporaine, présenté en plaques d'une longueur maximale de 6 080 mm x 3 680 mm.
Les pièces de KRION® sont fournies usinées pour leur ancrage mécanique à la structure de la façade. Selon le projet, elles peuvent être gravées, rétroéclairées ou associées à des panneaux.
Ossature métallique de façade ventilée- Ancrages mécaniques de la façade à l'enveloppe en fonction du type de support.
- Équerres en aluminium en forme de L, déterminent l’épaisseur entre l'enveloppe et le revêtement de KRION®.
- Montants verticaux en aluminium sur lesquels sont positionnées les plaques de KRION®.
- Vis autoforeuses en acier inoxydable pour le raccord entre montants verticaux et séparateurs en aluminium.
- Ancrages métalliques en acier inoxydable pour la fixation de la plaque de KRION® aux montants verticaux.
La structure métallique de la façade ventilée est constituée d'aluminium AW 6005A, tandis que les ancrages mécaniques sont en acier inoxydable AISI 304.
Caractéristiques principales- Ancrage de la façade directement sur la structure du bâtiment et sur l'enveloppe extérieure.
- Applicable à la plupart des types de structures et enveloppes utilisées dans la construction.
- Structure principale constituée uniquement de profilés verticaux.
- Structure de façade très légère : inférieure à 5 kg/m².
- Permet des designs de façade en 3D et des pièces en porte-à-faux.
- Double système d'ancrage, chimique et mécanique ; sécurité totale.
- De grands espaces sans joints, en fonction de la localisation et du design du projet, jusqu'à 6 000 mm x 3 700 mm.
- Liberté totale dans le design de la façade, y compris des formes courbes.
- Modulation sur autant de plans que nécessaire.
- Possibilité de graver, de découper et de perforer les plaques en fonction du design.
- Différents types de joint ouvert entre plaques, qui réduisent l'impact visuel des joints.
FV KRION

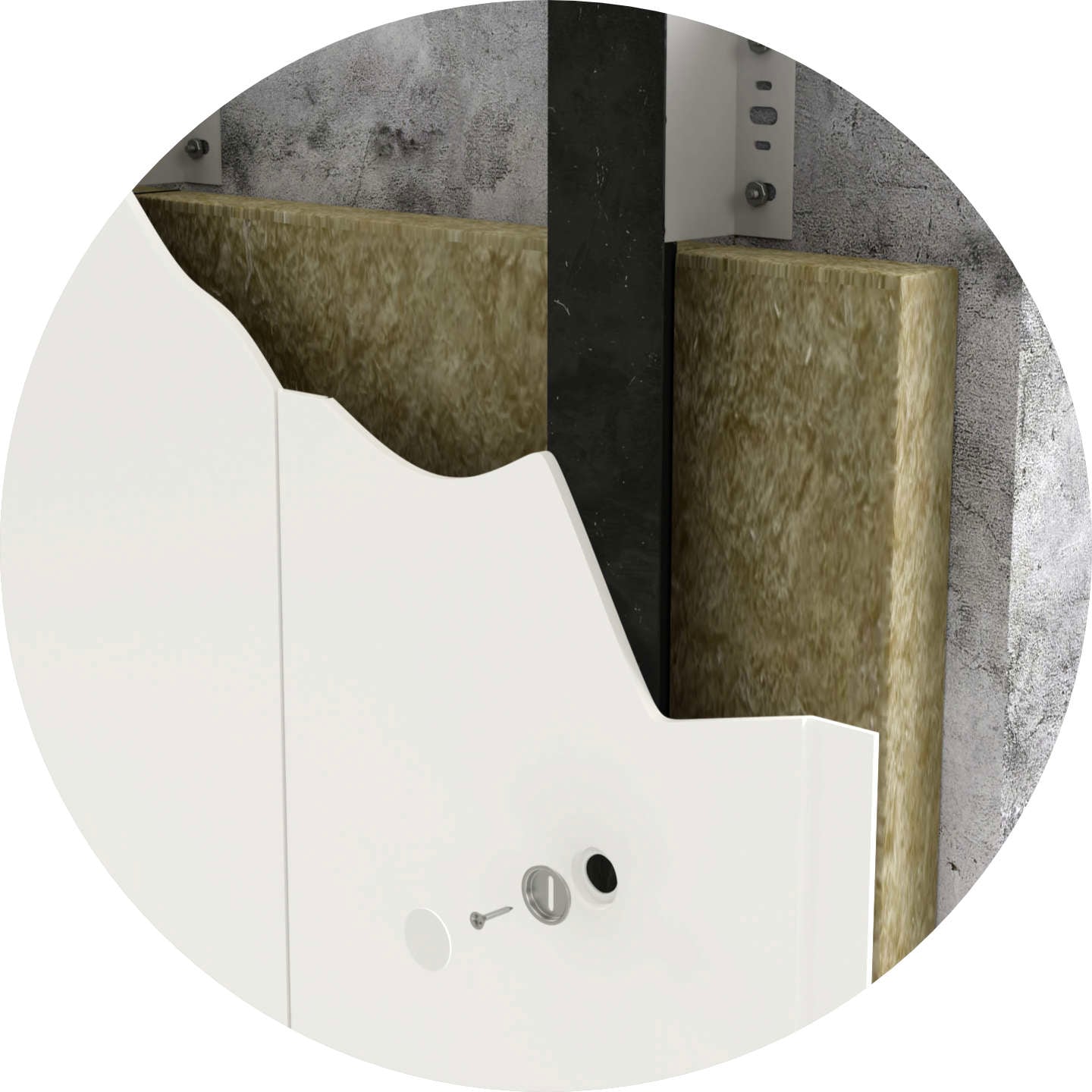

Système K-FIX.
Les plaques de KRION® sont livrées sur le chantier avec des usinages circulaires sur lesquels se fixent les bagues métalliques en acier inoxydable qui se vissent à la structure de la façade. Une fois la pièce de KRION® fixée, les pièces usinées sont recouvertes par des caches du même matériau, collées et enfin polies, pour une surface parfaitement lisse et homogène, sans trace d'usinage.
Détails techniquesFV KRION

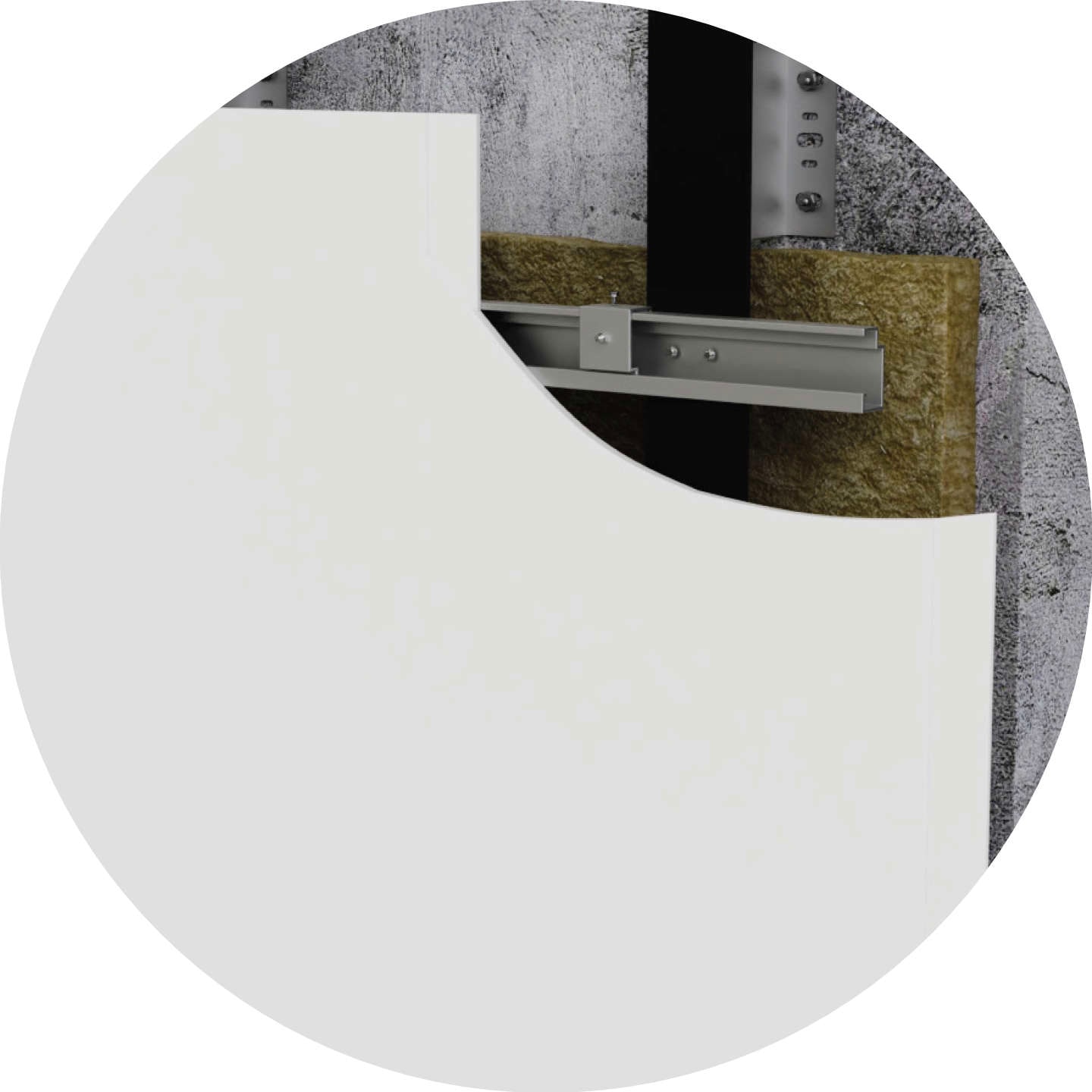

Système C-Bolt.
Les plaques de KRION® sont fournies avec des agrafes métalliques fixées à l'arrière des pièces grâce à des vis expansives, qui s'intègrent à un système de rails horizontaux fixés à la structure de la façade, ce qui permet de les régler sur les 3 dimensions spatiales. Elles ne nécessitent pas de ponçage ultérieur sur le chantier et, si le projet l'exige, elles peuvent être posées de telle sorte qu'elles puissent être retirées facilement ; des exigences incontournables pour les projets rétroéclairés ou à système d'éclairage intégré.
Détails techniques
